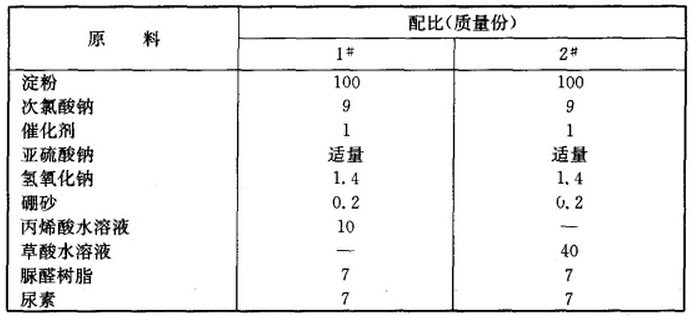

抗氧化铝箔粘合剂的配方

抗氧化铝箔粘合剂的制备方法

(1)在淀粉中加人次抓酸钠，搅拌混合均匀，然后加人氢氧化钠调节pH为8-9，再加人催化剂，在常温常压下进行氧化处理lh，然后以适童的亚硫酸钠中和残余的次抓酸钠，再经洗涤，滤去杂质，加人氢氧化钠、硼砂进行糊化使混合料成糊状物，即淀粉胶(淀粉粘合剂基料)。

(2)用丙烯酸或草酸水溶液，在常温常压下与淀粉胶进行反应，搅拌10 min即可，采用丙烯酸水溶液时，此混合物的pH是7，采用草酸水溶液时pH是7---8.5.

(3)在物料(2)中加人脉醛树脂和尿素，在常温常压下搅拌混合均匀，时间一般为0. 5 h左右，即得成品。

原料配伍：本品中各组分质量份配比范围如下:淀粉100，次氯酸钠9，催化剂1,氢氧化钠1-r2,硼砂0.2，亚硫酸钠适量，丙烯酸水溶液0-10，草酸水溶液0-40,脉醛树脂5^-10，尿素5^-10.

淀粉可选用玉米淀粉;次抓酸钠浓度为8%-10%;催化剂由0.5%浓度的硫酸亚铁水溶液和0.5%浓度的硫酸镍水溶液配制成;丙烯酸水溶液浓度为10%;草酸水溶液浓度为10%.

产品应用：本品适于香烟及高级食品包装复合铝纸之用。

产品特性：本品原料易得，成本低;粘结效果好，干燥速率快，无毒无害、无腐蚀性;性能稳定，防潮、抗氧化。可长期保存。
